中国上海 | 城市规划展示馆地下空间设计 | 2022 | Wutopia Lab

显示全部楼层 · 发表于 2022-3-3 09:36:31

mills by Wutopia Lab受上海城市规划展示馆和丝路视觉委托以万里滔滔江水为主题打造的地下公共交通空间于2022年春节后正式落成。这个仅3000平米的地下空间却分成了四部分。A连接迪美地下商业的11米×91米的有坡度的大通道，B大通道尽头的4×43米展览通道，C连接人民广场地铁站的4×20米通道，D最后汇集ABC以及地面进入地下空间人流的380平方米的集散大厅。我有些犹豫，因为这是四个功能性不同，尺度不同的空间组成的空间，需要一个有力故事框架把它们整合成一个整体。说实话，有些难。
我有些迟疑，问馆长为何要挑战这么一个空间，她说“地上美是华彩，地下美是精道，一个可阅读的城市，一定是看得见和看不见的一样有嚼味，这才是一座精细化的全球城市，这才是上海。人民广场地下空间综合改造提了好多年了，规划馆走出第一步，希望能实现联动，为生活在这座城的每一个过客，建造一个留得住记忆的温暖过道。”女士总比男人有勇气。鼓舞之下，我决定试试。
从上海地铁十五号线吴中路站开始，工作室和我致力于把一个交通空间变成一个有象征意义的城市公共文化空间。在这里，我还是想这么做。

▼地下通道 ©CreatAR Images

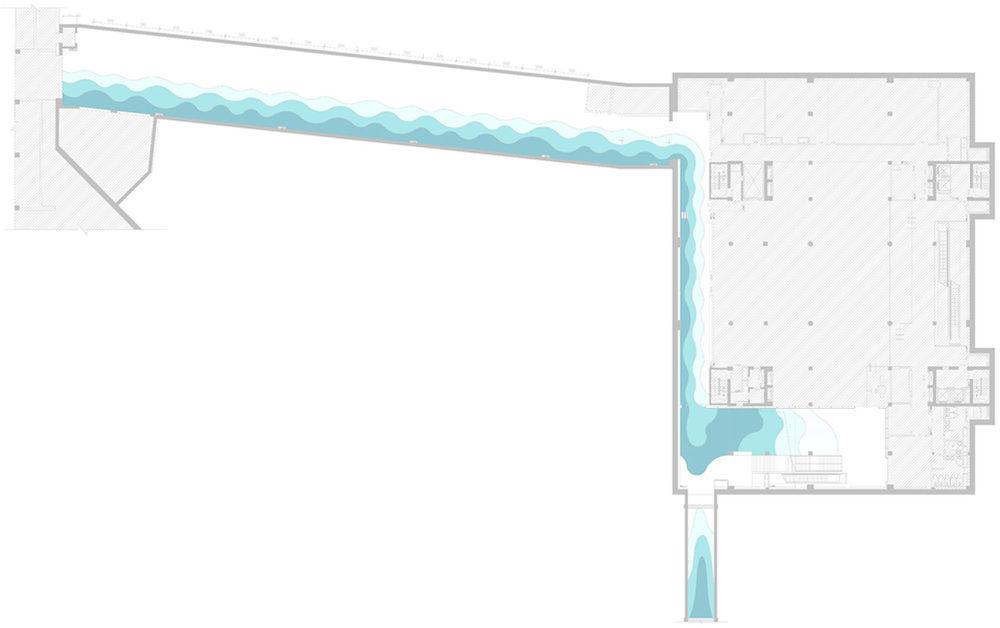

▼平面图 ©Wutopia Lab

我站在幽暗的通道里，有回声。我闭上眼，仿佛听到了水声。我想起了上海正是因水兴市。我睁开眼有了主意。水，塑造了上海独特的城市品格。上海从无到有，因水成陆；从小到大，因水而兴。江河汪洋塑造了上海开放的姿态海纳百川的气魄，也见证着这座伟大的城市从本土走向世界，从过去走向未来。我要在地道里创造一个明亮的翻涌的江河直到港口般的集散大厅以华丽的浪花轻轻拍打着上海，它就是城市规划展示馆主体。同时这个原来压抑的功能性的地下空间也会变成一个属于全上海市民的诗意和愉悦的城市社交文化场所。

▼明亮的、浪花翻涌的公共空间 ©CreatAR Images

A区迪美商业到城展馆主体地下室是个斜坡。我把这个通道设计成加速区。吊顶和墙壁用GRG形成波浪翻滚的效果。我没有把整个通道都设计成波浪的原因是是通道尽端的门洞只有6米，在这里通道收窄进入才4米宽的B区通道。所以我把通道的一半留白隐喻江岸。而另一半则是涛涛一片潮流奔向上海。

▼迪美通道材料分析 ©Wutopia Lab

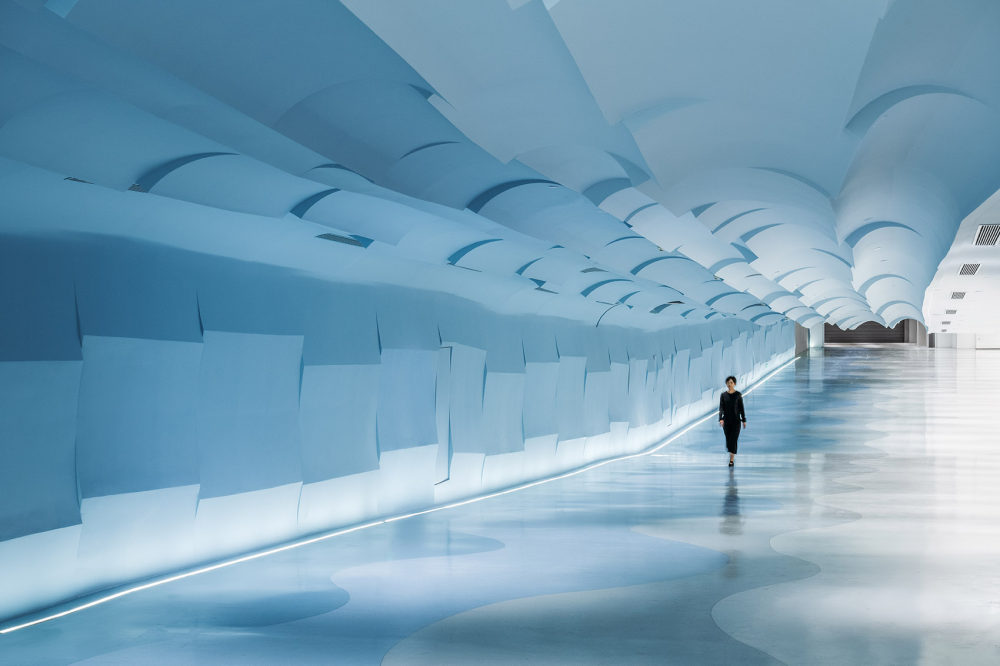

▼A区主体地下室，一半白色，一半浪涛 ©CreatAR Images

▼GRC制成的波浪天花和墙面近景 ©CreatAR Images

江水进入“闸”门后减速。加上B区本来就是展览区，需要放缓节奏。所以吊顶变成简单拱顶，延续A区一半蓝一半白的分区。白色墙壁上只安装两个大型屏幕，播放上海代表性的新落成的文化生活空间。这个区域很平静，不过对于建筑师而言，确实要克服许多难点才能用一个完整统一纯粹的叙事加以表达。要在高低不一的零散组织的场所里实现具有高度一致性和沉浸感的空间体验，就必须在尽力塑造整体感的同时降低干扰。

▼连接A区与B区的门洞 ©CreatAR Images

▼简洁的展览空间 ©CreatAR Images

而对于地下空间来说，各类安全保障以及通风采暖等设施要求再规范上是最严格配置，这就给追求纯粹的建筑师出了极大的难题。工作室天花上采用参数化设计的波浪GRG造型模块塑造出了波澜壮阔的浪潮，并为了保证这片“水面”完整无暇的效果，设计团队通过与设备厂商密切合作，在模型中精心寻找并定位“隐藏”设备的最佳位置和角度（没错，风口要根据浪花调整角度并保证风量），最终在确保所有设备不折不扣保证规范要求效果并得以落位的同时，把设备对视觉整体感的干扰也降低到了最低程度，实现了令人震撼的整体效果，澄澈的浪花在头顶和壁面翻滚。市民门站在岸边，看着蜿蜒流淌的河流，一定会有冲动想乘风破浪，转千弯，转千滩去上海。

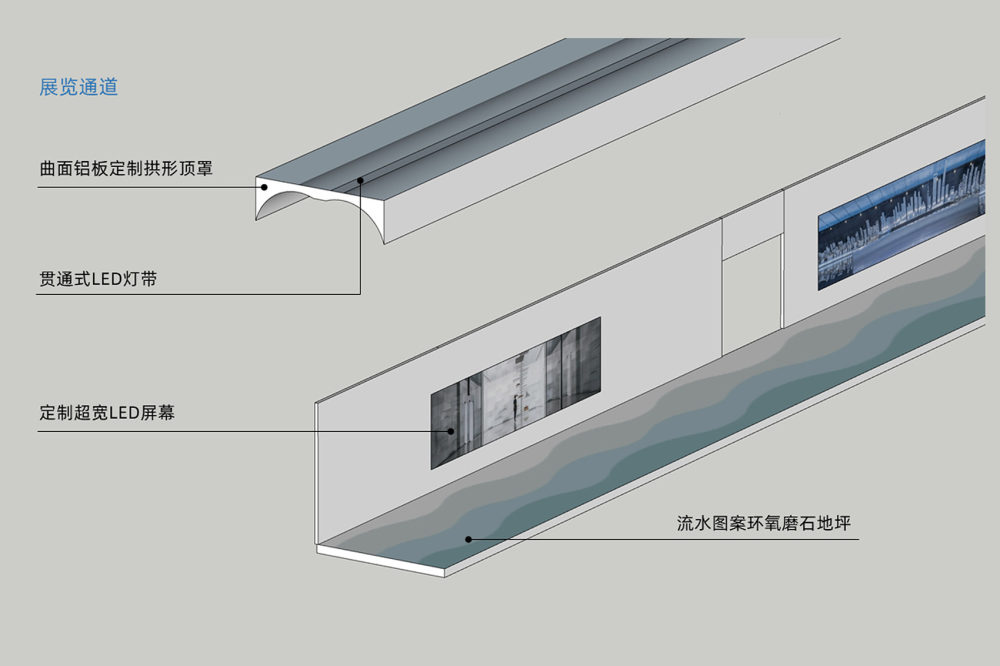

▼展览通道材料分析 ©Wutopia Lab

▼空间中的设备被完全隐藏 ©CreatAR Images

我设计了一个蓝色拱顶象征水光映射的隧道作为C区通道联系地铁。江水在这里缓速平静地流淌。我把地铁看成上海一种的特殊形式的河流，江水汇聚升格成地铁四通八达于上海。

▼地铁通道材料分析 ©Wutopia Lab

我喜爱蓝色，或者用青色（取自青金石的克莱茵兰就是中国古代的青，青天的青）就是代替更合适。但蓝色是很难在灯光下表现完美的颜色，尤其是全部用蓝，教科书都不敢这么教的。但经过多次比较，团队和我最后用潘通4175C，552C，7451C三种蓝色作为渐变层次结合灯光设计叠加首创性地创造了中国第一个完全只用蓝色打造的室内空间，这个蓝色水世界让我有了类似庚斯博罗的成就感。

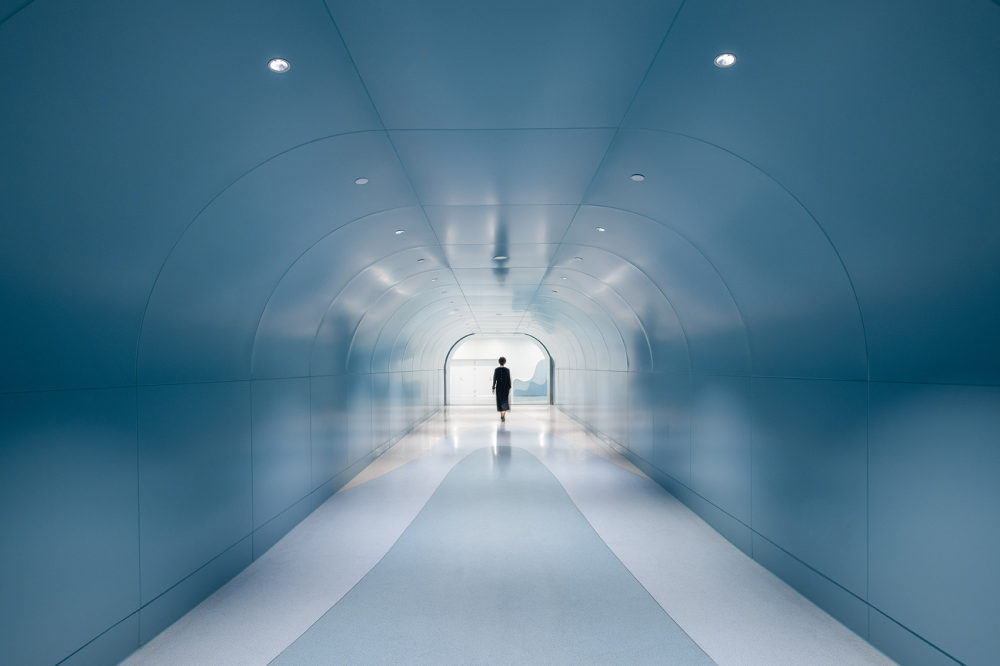

▼蓝色的通道连接地铁 ©CreatAR Images


之后就是泛起千百浪的高潮集散大厅。我用最擅长的穿孔铝板以三层叠加模仿层层叠叠的浪潮把大厅各种零散孤立元素比如大型扶梯，玻璃幕墙，建筑内墙，礼品店，咖啡店，通道入口，临展厅入口围合而成一个连续激动人心的艺术场所。

▼集散中庭材料分析 ©Wutopia Lab


▼集散大厅概览 ©CreatAR Images

▼从集散大厅看向展览区 ©CreatAR Images

但建筑师仅仅营建一个视觉奇观是不够。规划馆的地下空间就是一个微缩的水岸之城，它将在这里书写蕴含上海魅力的故事新篇。这里不仅是一个大型公共文化设施的功能空间，未来更将成为一个艺术氛围强烈的市民客厅，市集、展览、文创、表演都将一一在这里呈现，而可以想象的精彩远不止此。建筑师创造场所，市民创造记忆，我们一起创造上海。

▼从通道看向集散大厅 ©CreatAR Images

▼大厅连接不同功能的空间 ©CreatAR Images

透过包裹集散大厅的层层浪花，市民可以隐约看到城市规划展示馆的临展大厅。2000年初建成的上海城市规划展示馆于，是上海城市文化地标，也是上海对外宣传的重要窗口。2022年的春节，上海城市规划展示馆完成了全面翻新整修工程，以焕然一新的面貌即将重新向公众开放。上海市民可以从地铁，迪美商业沿着地下通道乘着上海浪来城市规划展示馆看上海。一个我们引以为豪的熟悉但又藏着许多我们不知道的惊喜的上海。

▼透过浪花和玻璃幕墙看向临展大厅 ©CreatAR Images
