一个装饰品的创建过程 原型来至论坛

前段时间发过几个原创模型 有的朋友让我说说建模的方法
仔细回过头想一下感觉确实不好说的 向毛主席保证这是老实话
模型创建实在是没有固定的模式 有相当多的方法可以达到目的
下面说说我建模遵循的一些原则:

头里说一句 能力有限 难免有错漏的地方 希望大家能给我指出来 毕竟共同进步才是目的

1.模型体量的关系 也就是比例要合适 做家具就需要记住各类型的基本尺寸 当然最好是画个原画来做参照
2.精确度和精细度的平衡 也就是在保证模型形态的前提下用尽量少的面来达到目的 每个人的机器都有个极限 面做的多只能说明电脑好 其他什么也说明不了
3.如何分模 也就是把一个模型预先设计分成几个部分创建再来组合 这样可以避免整体创建带来的麻烦
4.细节的刻画 遵循先整体后局部的原则 也就是调整好整体形态后再刻画细节
5.思维多样 建了就忘 忘了再建 次次不同

好像就这么多了

剩下 90% 内容需要成为VIP会员或充值升级到YP.2解锁

注册成为VIP会员

今天看见论坛上王启贤的作品 银线景峰 (设计不错 没看过的可以去看看http://www.mt-bbs.com/forum-viewthread-tid-61347-extra-%26page%3D1-page-1.html)

这是其中的一张图片
觉得这个骑士还挺有意思 刚好也是个正视图省了画平面了 就建了一个 顺手把过程记录下来了 发上来大家一起探讨一下 看看还有没有更好的方法来解决
先上最终的效果

先是准备工作 1.想想怎么创建这个模型 我先如图分模5部分

2.分析难点 如图的反向1/2圆弧如何光滑过渡 可以在点1处纵向上加线来解决

好 准备工作完成 现在没有问题了 可以开始创建了 (我的准备工作就是先空想一下怎么建模哈)

我比较喜欢多边形建模 MAX的多边形建模也是业界公认非常强大的 要点是尽量不要产生3角面
1.在前视图中创建一个600*440的矩形 转变为多边形指定一个uvw map 把参考图片丢进去 顶视图中向后移动一段距离 当然也有设置在背景里显示 我比较喜欢前一种方法

2.选择Customize-Preferences-Viewports-Configure Driver 设置如图
即增大像素显示比例 如果开始没调整过 需要重新启动一次MAX
3.基座的创建 就一个Box 指定一个材质 调整不透明度 加线如图
加线的方法有好多种 长用命令是编辑多边形里的Slice Plane和Connect 这样的好处是形态也约束了光滑过后不会产生过多的模型量

4.钢圈的创建 这个圈有大有小选择loft是最快的方法 因为最后要光滑 所以全部的截面1/4圆弧只用2个面就够了 参数如图

loft参数如图

转变为Poly 把两个端点的面删掉 然后把顶点焊接上 再在Edge下选择如图线条

选择Loop选择Remover (扫个盲先 选择线后 按住Ctrl再点点次物体级就选择了这条线上的所以点了) 如图

做好一个
5.钢圈的创建 直接画一个圆 指定一个厚度 参数如图

转变为Poly 在Edge下选择如图线条

选择Loop选择Remover 如图

又做好一个
6.躯干的创建 画一个矩形 转变为Poly 在Edge下按Shift拖拽出曲面的初始形态 如图


编辑好了 主要就是线不要太多 有个大概形态就好
选择任意一条横向线条 选择Ring 选Connect加一条线

在Top视图中向前拖动一个距离 大概和钢圈3差不多

继续选择横向上的线条 重复Ring Connect加线各一条

在个视图中调整点的形态 到如图的样子 需要耐心加细心

主要就是红线处的关于两个反向的1/4圆如何平滑过渡 我是先Detach
为两个物体 分别调整 然后再焊接在一起的 调整过程如图








做完过后我反思了一下 其实用1个步幅为1段的圆转变为Poly 拖拽和缩放应该更简单更方便
5.头的创建 就是用上面这个方法 如图

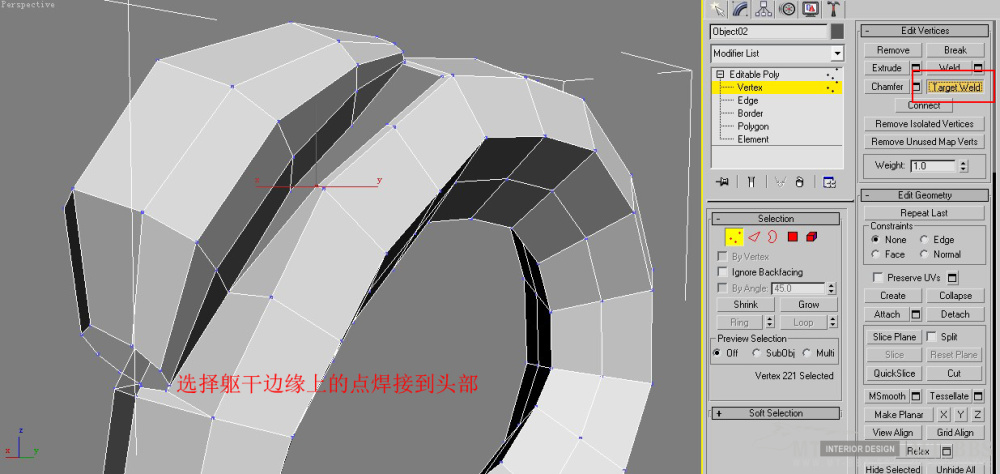

6.头和躯干的连接 方法如图







至此 模型形态已经编辑完成了 下面就是刻画细节了 仅用到了Connect和Chamfer两个命令


加线

现在加一个Meshsmooth发现问题


总的来说这个模型还是比较简单的 当然还可以细化这些结合部分

最后就是连接在一起 分配ID号 指定材质我把反弹级调整到10 凹凸给了点燥波让他在渲染的时候略微有点不平
模型共享 MAX2009的

雕塑08-01.zip

534.22 KB,下载次数：145

下载

弄到这里就结束了 有不妥的地方希望大家给我指出来 共同进步
喜欢昼伏夜出的朋友 大家可以多多交流哈

2010年就要过去了 总的来说过的还行 在这里得到很多
最后祝马蹄来年越办越好 各位朋友都心想事成 万事如意
