「A+项目」苏州湾文化中心：太湖之滨的建築诗篇

显示全部楼层 · 发表于 2019-11-5 00:03:49

© Chen Xudong Architecture Photography

苏州湾文化中心是一座现代化大型文化综合体，坐落在太湖之滨、毗邻太湖新城中央商务区，以“双飘带”立面交织起苏州湾大剧院与吴江博览中心两大标志场馆。

20.6万

平方米

总建築面积

10.7

公顷

总占地面积

8万

平方米

地上

建築面积

项目概况

© Agences Elizabeth et Christian de Portzamparc

左

苏州湾大剧院

容纳1,600座位的大剧场、多功能舞台、600座的小剧场、I-MAX影院及服务设施

右

吴江博览中心

包含展览馆、博物馆、会议中心等功能空间

项目客户 / 苏州市吴江城市投资发展有限公司

建築設計 / Christian de Portzamparc

施工图設計 / 中衡設計集团股份有限公司

主承建商 / 中建三局集团有限公司

奥雅纳自2014年起参与项目設計，我们与普利兹克建築奖得主、法国建築師及城市规划師包赞巴克合作，提供结构与幕墙工程方案示意图、初始設計以及结构工程施工图审核。

© Chen Xudong Architecture Photography

航拍兴建中的苏州湾中心

摄于2019年7月

灵动·交融“双飘带”

临水而建的苏州湾文化中心以飘逸的双曲丝带造型作为建築特征。“双飘带”如苏州丝绸和昆曲水袖，灵动曲面将中轴线两侧相距百米的建築群有机融为一体。

这一具有旋转几何形状的桁架结构在建築群上创造出连续立面——它既是大剧院的屋顶，又是博览中心的侧壁，同时构筑了宽敞的人行天桥和观景步道，对建築结构和幕墙設計都是极大挑战。

© Agences Elizabeth et Christian de Portzamparc

建成效果示意图

双飘带也与通往湖面的“8”字型景观回廊相映成趣，彼此造型呼应又不相互干扰视觉动线。

© Arup

双飘带与相连建築关系示意图

© Arup

飘带总长380米、跨度100米，是国内最长、跨度最大的空间弯扭管桁架钢结构工程。为实现复杂的空间关系，我们借助数字化技术，创新設計“脊桁架”串联“三角形空间管桁架”的空间弯扭管桁架结构。这一体系有效解决大跨度超长空间柔性弯扭管桁架侧向刚度弱、结构整体稳定性低的问题。考虑到天桥步道的行人舒适度，我们同时設計了水平向和竖向调频质量阻尼器减振系统。

© Chen Xudong Architecture Photography

为兼顾建築美观与结构安全，我们以三叉柱（三根圆钢管）支撑飘带，项目突破常规做法、创新提出三根圆形钢柱各自独立下插至4.1米直径的圆形混凝土柱内，提高结构效率和可实施性，是国内首创多根钢柱并联的圆形混凝土柱。

大体量复杂空间

主要建築群苏州湾大剧院和吴江博览中心分布于太湖新城中轴线两侧，互相对照、呼应，最终融入同一座宏大建築体中，由1,400米超长混凝土结构承载。整体工程南北向长577.4米、东西向131.1米。地下室外轮廓周长约1,400米。超过规范55米不设温度缝规定的25.5倍。

博览中心整体钢结构用量约6,270吨，其中博物馆用量约1,000吨、会议中心约500吨，展示城市规划的展览场馆需要实现50米大跨度无柱空间，钢结构用量达4,200吨。会议中心桁架跨度约38米，上盖包含屋顶绿植区。

© Agences Elizabeth et Christian de Portzamparc

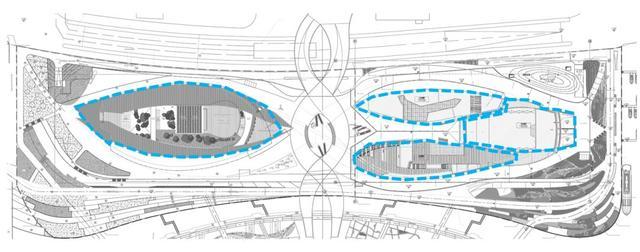

博览中心平面图（上）/ 剖面图（下）

大剧院可以容纳1,600个座位，設計为1层底层看台以及2层超10米悬挑看台，公众能够多方位欣赏视听效果。舞台下方设置垂直向下达10米的深坑结构，实现表演舞台的升降变化。

© Agences Elizabeth et Christian de Portzamparc

大剧院平面图（上）/ 剖面图（下）

© Chen Xudong Architecture Photography

兴建中的大剧院部分

结构、幕墙组合設計

由于项目规模和空间复杂度，我们结合结构与幕墙工程经验，借助数字化工具实现一体設計，大幅度地提升設計效率。创新設計包括大剧院幕墙主龙骨底部“轴向可伸缩刚性连接节点”，在保证外观满足建築設計的基础上，减小空间桁架表层幕墙截面，提高了幕墙龙骨跨度。
